AG Enerji Dağıtım Panosu
Şimdi Teklif Alın!
Bir AG dağıtım panosunu doğru firma ile tedarik etmek; yalnızca bir satın alma kararı değil, tesisinizin güvenliği ve sürekliliği adına alınan stratejik bir karardır. Ekici Elektrik Otomasyon olarak bu sorumluluğun tam anlamıyla bilincindeyiz.
İzmir Torbalı merkezimizden tüm İzmir bölgesine hizmet veren firmamız, AG dağıtım panosu tasarımından saha montajına, devreye almadan periyodik bakıma kadar tüm süreci tek çatı altında yönetmektedir. Her proje, tesisin özgün ihtiyaçları doğrultusunda deneyimli mühendislerimiz tarafından ayrı ayrı ele alınmakta; standart çözümler yerine ölçüye göre tasarlanmış sistemler sunulmaktadır.
Ürettiğimiz panolar, IEC 61439-1&2, TS 3367 ve IEC 61641 İç Ark Testi başta olmak üzere tüm ulusal ve uluslararası standartlara tam uygunluk içinde üretilmektedir. Kullandığımız malzemeler ve bileşenler, uzun ömürlü ve güvenilir bir işletme performansı için titizlikle seçilmektedir.
Bölgesel varlığımız sayesinde İzmir’deki sanayi tesislerine hızlı teknik destek ve acil müdahale imkânı sağlıyoruz. Satış sonrası hizmet anlayışımız, teslimatta değil uzun vadeli iş birliğinde şekillenmektedir.
Tesisinizin elektrik altyapısını güvenle emanet edebileceğiniz, teknik yetkinliği ve kurumsal güvenilirliği bir arada sunan bir çözüm ortağı arıyorsanız; Ekici Elektrik Otomasyon doğru adrestir.
Ücretsiz Teklif Alın
Formu doldurun, size en kısa sürede dönüş yapalım.
Endüstriyel tesislerin, fabrikaların ve ticari yapıların elektrik altyapısında güvenlik ile verimlilik, birbirinden ayrılmaz iki temel unsurdur. Bu iki unsurun kesişim noktasında ise AG Enerji Dağıtım Panosu yer almaktadır. Elektrik enerjisinin üretim noktasından son kullanıcıya güvenli ve kontrollü biçimde iletilmesini sağlayan bu sistemler; modern endüstriyel elektrifikayon altyapısının omurgasını oluşturmaktadır.
Ekici Elektrik Otomasyon olarak İzmir Torbalı merkezimizden tüm İzmir bölgesine AG enerji dağıtım panosu tasarımı, üretimi, montajı ve bakım hizmetleri sunmaktayız. Sahip olduğumuz teknik birikim ve endüstriyel deneyimle, her tesisin özgün ihtiyacına yönelik çözümler üretiyoruz.
AG Enerji Dağıtım Panosu Nedir?

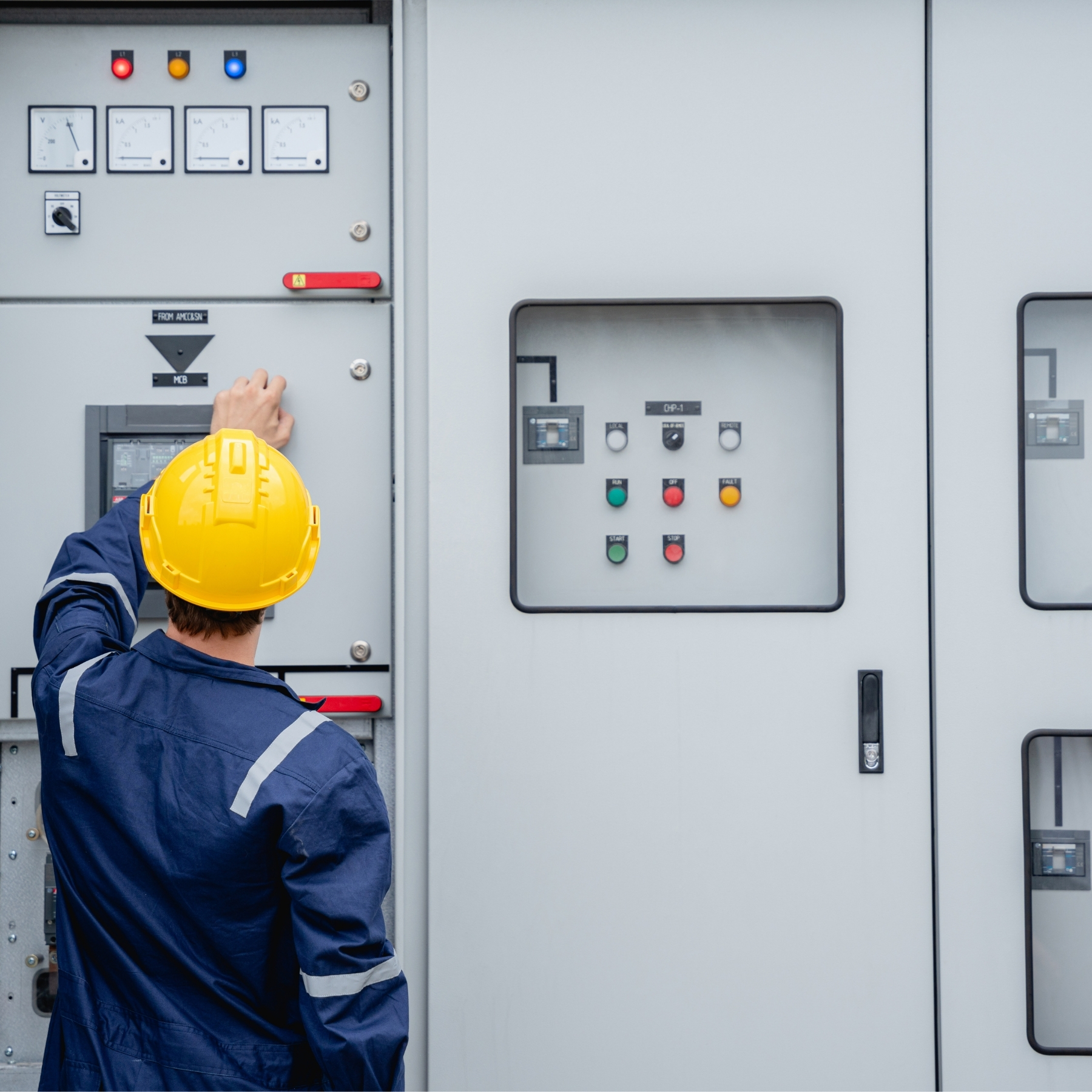

AG Enerji Dağıtım Panosu, 1000 V ve altındaki alçak gerilim seviyesinde çalışan; fabrika, atölye, ticari bina ve endüstriyel tesis gibi yapılarda elektrik enerjisinin merkezi olarak dağıtıldığı elektrik panosu sistemidir. Trafodan veya ana kofradan gelen enerji, bu pano aracılığıyla tesisin farklı devrelerine ve bölümlerine yönlendirilir.
Bina tipi trafo merkezli yapılarda trafonun alçak gerilim çıkışı doğrudan ana dağıtım panosuna bağlanır. Direk tipi trafo merkezli tüketicilerde ise ölçüm panosundan gelen enerji önce ana dağıtım panosuna, ardından tali dağıtım panolarına iletilerek şalterler üzerinden devrelere dağıtılır. Her iki yapılandırmada da AG dağıtım panosu, tesisin elektrik enerjisinin tek kontrol noktası işlevini üstlenir.
AG Dağıtım Panolarının Temel Bileşenleri
Bir AG enerji dağıtım panosunun performansı ve güvenilirliği, büyük ölçüde içinde barındırdığı bileşenlerin kalitesiyle doğru orantılıdır. Standart bir AG dağıtım panosu aşağıdaki temel elemanlardan oluşur:
- Baralar: Elektrik enerjisinin pano içinde iletildiği iletken elemanlardır. Bakır veya alüminyum malzemeden üretilen baralar, nominal akım değerine göre boyutlandırılır.

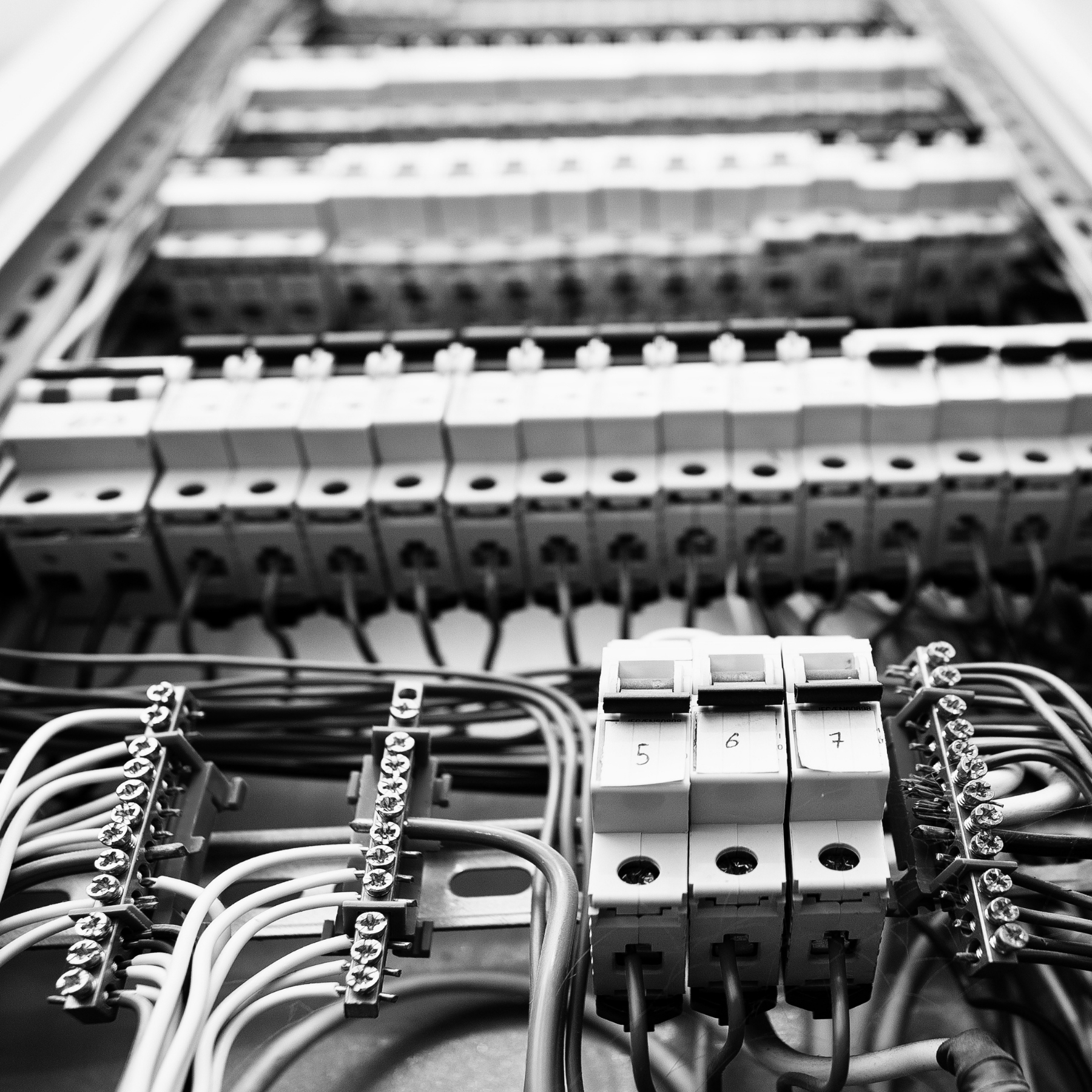

- Şalterler ve Devre Kesiciler: Devrelerin açılıp kapanmasını sağlayan ve aşırı akım ile kısa devre durumlarında sistemi koruyan elemanlardır. Güç şalterleri, kompakt şalterler ve minyatür devre kesiciler bu kategoride değerlendirilir.
- Akım Transformatörleri: Yüksek akım değerlerini ölçüm devrelerine uygun seviyelere indirgeyen transformatörlerdir. Enerji ölçümü ve koruma fonksiyonlarında kritik rol üstlenirler.
- Kaçak Akım Röleleri: Tesiste olası kaçak akım durumlarını algılayarak sistemi devre dışı bırakan koruma elemanlarıdır. İnsan güvenliği açısından vazgeçilmez bir bileşendir.
- Mesnet İzolatörleri: Baraların pano kasasından izole edilmesini sağlayan ve mekanik taşıyıcı işlevi gören elemanlardır.
- Ölçü Aletleri ve İzleme Ekipmanları: Pano üzerindeki voltmetre, ampermetre ve güç ölçerler sayesinde tesisin anlık gerilim, akım ve güç değerleri takip edilebilir.
AG Dağıtım Panolarının Teknik Özellikleri ve Standartlar
Ekici Elektrik Otomasyon tarafından üretilen AG dağıtım panoları, 1600 KVA’ya kadar standart yapılandırmalarda tasarlanmakta ve uluslararası ile ulusal normlara tam uygunluk içinde üretilmektedir. Bu kapsamda geçerli olan başlıca standartlar şunlardır:
- IEC 61439-1 & 2: Alçak gerilim switchgear ve controlgear montaj gruplarına ilişkin genel kuralları ve güç dağıtım tablolarına yönelik özel gereksinimleri tanımlar.
- TS 3367: Türkiye’de AG dağıtım panoları için geçerli ulusal standarttır.
- IEC 61641 İç Ark Testi: Pano içinde oluşabilecek ark flaşı olaylarına karşı sistemin dayanımını belgelemektedir. Özellikle endüstriyel ve petrokimya tesislerinde bu testten geçmiş panoların kullanımı kritik bir güvenlik gereksinimidir.
Üretilen panolar, Kema Tip Testlerinden geçirilerek sertifikalandırılmaktadır. Bu durum, sahada karşılaşılabilecek en ağır işletme koşullarına dahi dayanıklılığın belgelenmiş bir güvencesi anlamına gelmektedir.
Hangi Tesislerde AG Enerji Dağıtım Panosu Kullanılır?
AG dağıtım panolarının uygulama alanı son derece geniştir. Enerji tüketen her ölçekteki yapıda bu sistemlere ihtiyaç duyulmaktadır. Başlıca kullanım alanları şunlardır:
- Organize sanayi bölgelerindeki üretim fabrikaları
- Metal, tekstil, gıda ve kimya sektöründeki atölyeler
- Enerji üretim santralleri ve dönüşüm tesisleri
- Petrokimya ve rafineri tesisleri
- Demir çelik ve maden işleme tesisleri
- Hastane, AVM ve yüksek katlı ofis binaları
- Lojistik depoları ve soğuk hava tesisleri
İzmir’in yoğun sanayi altyapısı düşünüldüğünde, özellikle Torbalı, Kemalpaşa, Atatürk Organize Sanayi Bölgesi ve Aliağa başta olmak üzere bölgedeki tesislerin AG dağıtım panosu ihtiyacı sürekli olarak artış göstermektedir. Ekici Elektrik Otomasyon olarak bu bölgelerdeki işletmelere yerinde teknik destek ve hızlı müdahale imkânı sunmaktayız.
Modüler AG Dağıtım Panosu Avantajları
Günümüz endüstriyel tesislerinde enerji yönetiminin giderek daha karmaşık bir hal almasıyla birlikte modüler pano sistemleri ön plana çıkmaktadır. Modüler AG dağıtım panoları; tüm tesisin enerjisini tek bir merkezden kontrol etmeye ve ihtiyaca göre sistemi genişletmeye imkân tanır.
Bu sistemlerin sunduğu başlıca avantajlar şöyle sıralanabilir: Arıza tespiti ve bakım süreçleri hızlanır; bölüm bazında enerji izlemesi yapılabilir; reaktif güç ihtiyacı doğduğunda kompanzasyon panosuyla entegrasyon kolayca sağlanır ve tesisin büyümesiyle birlikte mevcut panoya yeni modüller eklenerek sistem genişletilebilir.
Ekici Elektrik Otomasyon ile AG Dağıtım Panosu Çözümleri
İzmir Torbalı’da konumlanan merkezi ve tüm İzmir’i kapsayan hizmet ağımızla, AG enerji dağıtım panosu projelerinizde ihtiyaç duyduğunuz her aşamada yanınızdayız. Mevcut tesisinizin enerji analizi, pano tasarımı, standartlara uygun üretim, saha montajı, devreye alma ve periyodik bakım hizmetlerini tek çatı altında sunmaktayız.
Her projeyi tesisin gerçek ihtiyaçlarını merkeze alarak, uzun vadeli enerji verimliliği ve çalışan güvenliğini gözetecek şekilde tasarlıyoruz. Uluslararası standartlara uygun belgeli ürünlerimiz ve alanında uzman mühendis kadromuzla, İzmir sanayisinin güvenilir elektrik altyapı ortağı olmaya devam ediyoruz.
AG enerji dağıtım panosu ihtiyaçlarınız için Ekici Elektrik Otomasyon ile iletişime geçin; tesisinize özel teknik değerlendirme ve fiyat teklifi için uzman ekibimiz sizinle buluşsun.
Sıkça Sorulan Sorular
AG (Alçak Gerilim) dağıtım panoları 1000 V altındaki sistemlerde çalışırken, YG (Yüksek Gerilim) panoları 1 kV ile 36 kV arasındaki gerilim seviyelerinde görev yapar. Her iki pano türü, farklı koruma ekipmanları ve izolasyon sınıfları gerektirmektedir. AG panolar daha yaygın kullanım alanına sahip olmakla birlikte YG panolara kıyasla montaj ve bakım süreçleri daha erişilebilirdir. Endüstriyel tesislerde genellikle YG enerjisi önce trafoda AG seviyesine düşürülür, ardından AG dağıtım panosuna iletilir.
AG enerji dağıtım panolarının periyodik bakımı, olası arızaları önlemek ve sistem güvenliğini korumak için yılda en az bir kez uzman elektrik ekipleri tarafından gerçekleştirilmelidir. Bakım kapsamında bara bağlantılarının sıkılık kontrolü, devre kesicilerin fonksiyon testi, kaçak akım rölelerinin kalibrasyonu ve iç yüzey temizliği yer alır. Yüksek yük taşıyan veya ağır endüstriyel koşullarda çalışan tesislerde bu periyot altı aya indirilmesi tavsiye edilir. Düzenli bakım, pano ömrünü uzatır ve enerji kesintisi riskini önemli ölçüde azaltır.
AG enerji dağıtım panosu seçiminde nominal akım değeri, kısa devre dayanım kapasitesi, koruma sınıfı (IP derecesi) ve standart uyumluluğu belirleyici teknik kriterlerdir. Bunlara ek olarak tesisin toplam kurulu gücü, pano yerleşim alanının fiziksel koşulları ve gelecekteki kapasite artışları da seçim sürecinde değerlendirilmelidir. Reaktif güç ihtiyacı olan tesislerde kompanzasyon panosuyla entegre çalışabilirlik de önemli bir seçim kriteridir. Yanlış kapasite seçimi hem güvenlik riskine hem de ciddi enerji kayıplarına yol açabilir.
Türkiye'de AG dağıtım panosu kurulumu; IEC 61439-1&2, TS 3367 ve Elektrik Tesislerinde Topraklamalar Yönetmeliği başta olmak üzere ilgili TEDAŞ teknik şartnamelerine uygun biçimde yapılmalıdır. Kurulumun lisanslı elektrik mühendisleri veya yetkili elektrikçiler tarafından gerçekleştirilmesi ve bağlantı öncesi topraklama testlerinin tamamlanması yasal zorunluluktur. Endüstriyel tesislerde ayrıca iç ark testi (IEC 61641) geçmiş panoların kullanımı, çalışan güvenliği açısından kritik önem taşımaktadır.
AG enerji dağıtım panosu fiyatları; pano kapasitesi (KVA), kullanılan bileşenlerin marka ve kalitesi, koruma sınıfı, modüler yapı tercihi ve özel dizayn gereksinimleri gibi faktörlere bağlı olarak değişkenlik gösterir. Standart bir AG dağıtım panosu ile özel endüstriyel çözümler arasında maliyet farkı oldukça büyük olabilmektedir. Ekici Elektrik Otomasyon, ihtiyaç analizi yaparak tesise özgü teknik şartnameye uygun, maliyet-etkin pano çözümleri sunmaktadır. Fiyat karşılaştırması yaparken yalnızca ilk yatırım maliyeti değil, uzun vadeli bakım ve enerji verimliliği de göz önünde bulundurulmalıdır.
